Стороны кирпичей

Стороны кирпичей

Строительство дома — сложный и ответственный процесс. Сначала рекомендуется выбрать качественный и надежный материал, каковым и считается кирпич. Все стороны кирпича имеют названия и соответствующее назначение. Поэтому при постройке здания без этих знаний не обойтись. Это требуется для удобства во время строительства, а также правильного выполнения кирпичной кладки.

Стандартные размеры

Унификация кирпича произошла в 20-е гг XIX в.: именно тогда зафиксировали единый размер кирпича – стандарт, призванный облегчить его использование. Таким образом, с 1927г стандарты кирпича таковы: 250 х 120 х 65 мм. Эти данные стали считать базовым форматом.

Стандарты кирпича позволяют решить несколько вопросов, связанных с его использованием:

• просчитать материал, который требуется для кладки;
• сколько необходимо смешать строительного раствора;
• установить массу одного кирпича и на основании этих данных всей кладки.

От последних данных зависит несущие характеристики сооружения, которые необходимо учитывать при возведении здания.

Реальные размеры кирпича могут слегка отклоняться от установленных стандартов: допустимо расхождение до 4 мм по длине, 3 мм по ширине и высоте.

Габариты кирпича определяются с помощью составляющих плоскостей. У этих плоскостей кирпича существуют общепризнанные наименования:

• постель: боковая рабочая, с наибольшей среди всех площадью, расположена параллельно основанию сооружаемой кладки. На нее укладывают материал в кладке;
• ложок: средняя часть, боковая, перпендикулярная предыдущей;
• тычок: тыльная сторона, самая узкая.

Размеры керамического (красного) кирпича

При изготовлении керамического кирпича руководствуются ГОСТ 530-2012, действие которого распространяется на изделия, используемые для кладки и облицовки стен.

К ним относятся следующие виды кирпича:

• Нормального формата (одинарный), имеющий форму прямоугольного параллелепипеда с габаритами 250х120х65 мм.
• Полнотелый, количество полостей в котором не превышает 13%.
• Пустотелый, содержащий большое количество пустот разного размера и конфигурации.
• Фасонный, изделие, имеющее форму, отличающуюся от формы прямоугольного параллелепипеда.
• Клинкерный, обладающий особой прочностью, химической стойкостью и способностью противостоять намоканию, который используется в качестве не только несущего, но и декоративного материала.
• Лицевой, выполняющий одновременно функции несущего и облицовочного материала.
• Рядовой, обеспечивающий только эксплуатационные свойства кладки.

Полнотелый.

Пустотелый.

Фасонный.

Клинкерный.

Лицевой.

Рядовой.

При решении строительных задач могут потребоваться кирпичи разного формата. По геометрическим размерам различают изделия нескольких стандартных типов:

• Одинарный 250х120х65 мм;
• Двойной 250х120х138 мм;
• Полуторный 250х120х88 мм;
• Модульный 280х130х80 мм;
• Еврокирпич 250х85х65 мм.

Керамические изделия изготавливаются и принимаются партиями одного типоразмера. Если при контрольных замерах габариты двух и более деталей выходят за диапазон регламентных отклонений от номинала, то вся партия считается браком.

Допустимые размеры по ГОСТ сведены в таблицу.

Размеры кирпича, мм

Примечания.

• Отклонения от проектных размеров для любой детали не должны выходить за пределы по длине 4 мм; по ширине 3 мм (для кирпича и камня шириной до 120 мм); по толщине 2 мм (для лицевого), 3 мм (для рядового), 4 мм (для камня).
• Нарушение перпендикулярности соседних граней не может быть больше 3 мм (для кирпича и камня длиной до 30 см).
• Дефект плоской геометрии граней не может быть больше 3 мм (для кирпича и камня), 1 мм (для обработанного методом шлифования камня).
• Расстояние от внутренних полостей до боковой наружной поверхности пустотелого кирпича должно превышать 12 мм, для камня – 8 мм.
• Округлость стыка соседних граней не может быть больше 1,5 см.
• На горизонтальных ребрах предусматривается фаска величиной до 3 мм.
• Конструктивные особенности пазогребневых соединений стандартом не определены.
• Диаметр вертикальных пустот круглого сечения и сторона квадратных вертикальных полостей не должны выходить за максимальный предел 20 мм. Для пустот в виде щелей их ширина не должна быть больше 16 мм.
• Габариты горизонтальных отверстий не регламентированы.
• Размер внутренних полостей полнотелых кирпичей не регламентируется.
• По взаимной договоренности заказчика с производителем не запрещается изготовление доборных элементов и нестандартных деталей. Соотношение их толщины к толщине стандартного керамического кирпича с поправкой на размер соединительного шва (12 мм) должно равняться целому числу.

При оценке качества кирпича обращают внимание не только на его геометрические размеры, но и возможные дефекты. Для строительного кирпича эти требования не так существенны, для облицовочных сортов они нередко являются определяющими. Перечислим допустимые отклонения для основных типов изделий.

Для полнотелого кирпича:

• не более двух повреждений ребер и углов длиной до 1,5 см;
• отклонение от прямолинейности ребер и граней до 3 мм;
• наличие трещины протяженностью до 3 см на боковых ложковых стенках, направленных вдоль ширины кирпича.

Для пустотелого кирпича:

• до одного-двух сколов ребер и углов величиной до 1,5 см, если они не касаются внутренних пустот;
• трещины вдоль всей постели, достигающие ближайших к поверхности пустот;
• по одной трещине на ложковых и тычковых гранях.

Для облицовочного кирпича:

• до одного скола углов на глубину не более 1,5 см;
• до одного скола ребер на глубину до 3 см и длину до 1,5 см.

Цены на материал:

Кладка из кирпича

Уложенные в определенном порядке, керамические либо силикатные блоки скрепляют строительным раствором. Так получается кирпичная кладка. Раствор готовится посредством смешивания цемента и просеянного песка с добавлением воды. От степени его пластичности зависят способы кладки и их качество.

Чтобы кирпичная стена получилась качественной, а значит прочной и надежной, избегают быстрого всасывания влаги из раствора. Поэтому сухой строительный материал не используют. Перед началом работ его следует замочить.

Главных приемов, применяемых при строительстве домов из кирпича, всего три: вприжим, впритык и впритык с подрезкой. При возведении несущих стен, каминов, печей используют первый способ. Раствор применяется плотный, для его распределения прилагают значительные усилия. Способ впритык применяют для кладки стен с последующей облицовкой. Раствор нужен подвижный, швы им заполняют частично. Это делают для того, чтобы после нанесения штукатурки, раствор со стеной был надежно сцеплен. Впритык с подрезкой — метод, объединяющий в себе два предыдущих способа.

Раствор используют как для кладки вприжим, а саму кладку выполняют впритык. Швы при этом заполняют полностью. По тому, какая из сторон кирпича направлена наружу — ложок, тычок или постель, различают виды кладок. Часто используют ложковую и тычковую кладки. От того, какую кладку используют при ее возведении, зависит толщина стены, что и показано в таблице:

Классификация и термины в кирпичном деле

Кирпич строительный (рядовой) — используется для внутренних рядов кладки или для внешних рядов, но с последующей штукатуркой.

Кирпич лицевой (облицовочный, фасадный, отделочный) — имеющий правильную форму, четкие грани и однородную окраску.

Кирпич полнотелый — строительный материал с минимальным объемом пустот (по ГОСТ 530-95 менее 13%). Используется для кладки как внутренних, так и внешних стен, создания колонн, столбов и других различных конструкций, которые кроме собственного веса несут дополнительную нагрузку.

Кирпич пустотелый (дырчатый, щелевой) — кирпич со сквозными и несквозными круглыми, щелевидными, овальными, квадратными пустотами (более 13 %). Используется для кладки ненагруженных конструкций.

Кирпич силикатный — изготовленный из песка (90%), извести (10%) и небольшой доли добавок. Отформованный кирпич подвергается автоклавной обработке — воздействию насыщенного водяного пара при температуре 170-200 °C и давлении пара 8-12 атмосфер.

Кирпич керамический — изготовленный из глин и их смесей путем формовки и последующего обжига в печи.

Кирпич клинкерный — изготовленный аналогично керамическому, но обожженный при более высоких температурах (свыше 1100 °С), благодаря чему не остается каких-либо включений и пустот. Обладает высокой прочностью, морозостойкостью и долговечностью, низкой пористостью.

Кирпич фасонный (фигурный) — облицовочный кирпич, предназначенный для кладки сложных форм: окон, подоконников, арок, столбов, заборов и т. п.

Кирпич декоративный — кирпич правильной формы, с ровной и глянцевой поверхностью внешних стенок. Используется для кладочных работ, при которых предъявляются высокие требования к качеству кладки (для оформления фасадов зданий, для внутренней кладки помещений без дальнейшей отделки стен).

Кирпич эффективный — пустотелый одинарный кирпич, который имеет сквозные/несквозные прямоугольные (в виде щели) или круглые отверстия. Процентное отношение объема технологических пустот составляет 20-45%, наличие пустот значительно существенно понижает теплопроводность и вес эффективного кирпича (сравнительно с полнотелым), это позволяет уменьшить толщину стен, сохраняя при этом их теплоизоляционные свойства.

Кирпич стандартного формата (NF) — кирпич, имеющий размеры 250x120x65 мм.

Кирпич двойной — кирпич, имеющий размеры 250x120x138 мм.

Кирпич полуторный — кирпич, имеющий размеры 250x120x88 мм.

Кирпич поризованный — кирпич, изготавливаемый из глины с добавлением специальных минеральных и органических компонентов. Эти добавки в процессе обжига вспучивают спекающуюся массу кирпича и образуют поры. Благодаря большому количеству пор теплозащитные характеристики кирпича значительно улучшаются по сравнению с обычным кирпичом.

Кирпич шамотный — огнеупорный кирпич, выдерживающий температуру до 1600 град.

Кирпич печной — кирпич, изготовленный из огнеупорных глин. Обычно печной кирпич не связан со стандартными размерами строительного кирпича.

Кирпич клиновидный (клиновой) — огнеупорный кирпич, имеющий клиновидную форму, применяемый при кладке полукруглых арок и сводов различных радиусов кривизны. Бывает торцевой и ребровой клин.

Кирпич ручной формовки — кирпич, изготовленный вручную по старинному методу с посыпкой поверхности кварцевым песком.

Кирпич заборный — кирпич, используемый для строительства заборов, столбов.

Кирпич торцевой — кирпич, у которого торцевая поверхность выполнена как лицевая.

Кирпич тротуарный (дорожный, мостовой, брусчатка) — кирпич, используемый для мощения, устройства дорожных покрытий. Тротуарный кирпич также называют брусчаткой, хотя точное определение этого термина выглядит следующим образом:

Брусчатка — каменный дорожно-строительный материал в виде брусков из прочных горных пород (гранит, диабаз, базальт и др.), имеющих форму, близкую к параллелепипеду. Иногда применяется для устройства покрытий на наиболее грузонапряжённых участках автомобильных дорог, мощения городских улиц и площадей.

Плитка керамическая «под кирпич» — плитка, имитирующая кирпичную кладку, аналогичная по способу изготовления и формату кирпичу, но более тонкая (толщина варьируется от 10 до 22 мм). Используется для облицовки фасадов в основном в случаях, когда фундамент не способен выдержать нагрузку от веса кирпича, а также для внутренних отделочных работ.

Блок керамический — пустотелое керамические изделие, предназначенное для кладки стен, перегородок, перекрытий, ограждений и т. д.

Характеристики кирпича

Морозостойкость — это способность материала в насыщенном водой состоянии выдерживать многократное замораживание и оттаивание без снижения прочности и массы, а также без появления трещин, расслаивания, крошения.

Водопоглощение — способность материала впитывать и удерживать в своих порах влагу. По объему водопоглощение всегда меньше 100%, а по массе может быть и более 100%.

Прочность — основная характеристика кирпича — способность материала сопротивляться внутренним напряжениям и деформациям, не разрушаясь. В зависимости от предела прочности при сжатии (в кгс/кв. см или МПа) кирпич подразделяют на марки 75, 100, 125, 150, 200, 250, 300.

Марка — показатель прочности, обозначается буквой «М» с цифровым значением. Цифры показывают, какую нагрузку на 1 кв. см может выдержать кирпич. Например, марка 100 (М100) обозначает, что кирпич гарантированно выдерживает нагрузку в 100 кг на 1 кв. см.

Кирпичная кладка

Кладка кирпичная — конструкция, которая состоит из камней, уложенных в определенном порядке на строительном растворе.

Ложки — длинные боковые стороны кирпича.

Тычки — короткие боковые стороны кирпича.

Версты — крайние ряды кирпича в рядах, которые образуют поверхность кладки. Версты, расположенные со стороны фасада здания, называются наружными, расположенные внутри — внутренними.

Забутка (забутовочные кирпичи) — кирпичи, уложенные между внутренней и наружной верстами.

Верхняя и нижняя постель — две большие по площади грани кирпича, расположенные по противоположным сторонам. Ими кирпич укладывается на раствор.

Система перевязки — порядок укладки кирпичей относительно друг друга. При кладке различают перевязку вертикальных швов, продольных и поперечных.

Фаска — специальный срез по краям кирпича. Фаски улучшают ведение кладки и подчеркивают оригинальность шва.

Кладка торцевая (тычковая) — кладка, при которой все лицевые кирпичи укладываются перпендикулярно стене. Такой метод кладки использовался в строительстве средневековых замков.

Кладка баварская — это кладка стены из кирпича разных цветов или кирпича же одного цвета, но разных оттенков.

Высолы — белые пятна и разводы на кирпичных стенах. Высолы образуются в результате миграции солей из кладочного раствора, кирпича, грунтовых вод и даже воздуха. Обычно высолы смываются дождями через год-два. Для избавления от высолов за более короткий срок используются специальные химические средства.

Гидрофобизирующая жидкость — состав на основе кремнийорганических (силиконовых) соединений. Она образует в порах и на поверхности защищаемого материала тончайшую (мономолекулярную) несмываемую пленку, препятствующую проникновению воды. Гидрофобизирующие жидкости используются для обработки поверхности кирпичной стены с целью предотвращения вымывания солей из материала (т. е. для борьбы с высолами).

Инструменты для кладки

Кельма — отшлифованная с обеих сторон стальная лопатка с деревянной ручкой. Предназначена для разравнивания раствора по кладке, заполнения раствором вертикальных швов и подрезки в швах лишнего раствора.

Растворная лопата — предназначена для подачи и расстилания раствора на стене. Лопатой также перемешивают раствор в ящике и разравнивают его между верстами под забутку.

Молоток-кирочка — применяется для рубки целого кирпича на половинки, четвертинки и т. д., а также для обтесывания кирпича.

Расшивки — служат для обработки швов — с их помощью швам придают определенную форму. Профиль поперечного сечения и размеры расшивок должны соответствовать заданной форме и толщине швов.

Швабровка — предназначена для очистки вентиляционных каналов от выступившего из швов раствора, а также для более полного заполнения швов раствором и заглаживания их.

Отвес — инструмент для проверки вертикальности стен.

Деревянная порядовка — рейка сечением 50×50 или 70×70 мм длиной около 2 м для фиксации и разметки рядов кладки.

Шнур-причалка — используется как ориентир для обеспечения прямолинейности и горизонтальности рядов кладки.

Как называются стороны кирпича

Каждая из граней керамического блока имеет собственное название. Они сложились традиционно и закреплены в государственных стандартах, в частности, в ГОСТ 530-2012. Согласно документам, каждая из поверхностей, которых у этого стройматериала имеется три, называется:

• постель;
• ложок;
• тычок.

Уже по этим прозвищам можно представить себе, о чем идет речь. Грани также имеют закрепленные государственными стандартами размеры:

• длина — 250 мм;
• ширина — 120 мм;
• высота — 65 мм.

Некоторые производители выпускают блоки, отличающиеся от этих показателей. При увеличении высоты до 88 мм изделие называют полуторным, а с величиной в 138 мм — двойным. Нормативное же определение имени для каждой из сторон выглядит следующим образом.

Размеры кирпича.

Постелью называется рабочая сторона монолита из обожженной глины, которая в пространстве располагается параллельно основанию кладки. Она имеет самую большую площадь поверхности, для стандартного блока эта величина равняется: 250х120=30000 кв. мм.

Строители различают верхнюю и нижнюю постели, положение которых определяется тем, как уложен кирпич в стене (нижняя — внизу, верхняя — сверху).

Ложком называют сторону, которая расположена перпендикулярно постели. Ее площадь является второй по величине из размеров поверхностей монолита и составляет: 250х65=16250 кв. мм.

Тычком названа самая маленькая поверхность керамического блока. В пространстве эта грань располагается перпендикулярно и к постели, и к ложку. Площадь тычка самая маленькая, она составляет всего: 120х65=7800 кв. мм.

Виды кирпича

Кирпич полнотелый

Полнотелый кирпич – материал с малым объемом пустот (меньше 13%). Применяется для кладки внутренних и внешних стен, возведения колонн, столбов и других конструкций, несущих помимо собственного веса дополнительную нагрузку.

В силу того, что этот материал используют преимущественно для возведения несущих элементов зданий, распространены другие его названия – «строительный», «обычный», «рядовой». Он должен обладать высокой прочностью на изгиб, на сжатие (если конструкция сильно нагружена, то можно заказать марку М250 и даже М300), быть морозостойким. По ГОСТУ максимальная марка по морозостойкости такого кирпича – F50, но можно встретить и кирпич марки F75.

Пористость определяет теплоизолирующие свойства, качество сцепления с кладочным раствором, а заодно и впитывание влаги при смене погоды. Водопоглощение обычного кирпича должно быть более 8%, а на рынке присутствует материал, у которого эта величина достигает 20%. Обратите внимание: сопротивление теплопередаче полнотелого кирпича невелико. Поэтому наружные стены, полностью выложенные из этого материала, требуют дополнительного утепления.

Кирпич пустотелый

Пустотелый кирпич применяют для кладки облегченных наружных стен, перегородок, заполнения каркасов высотных и многоэтажных зданий.

На самом деле «имен» у этого кирпича много. В различных анонсах его называют «дырочным», «щелевым», «экономным» («экономичным») и «самонесущим». Из последнего названия видно, что он используется преимущественно для ненагруженных конструкций.

Отверстия в пустотелом кирпиче могут быть как сквозные, так и закрытые с одной стороны; по форме – круглые, квадратные, прямоугольные и овальные; по расположению – вертикальные и горизонтальные. Необходимо учитывать, что материал с горизонтальными отверстиями менее прочен (М25..М100).

За счет того, что пустоты составляют значительную часть объема (более 13%), на изготовление пустотелого кирпича уходит меньше сырья, чем на изготовление полнотелого. Отсюда – и относительно скромная цена, и название – «экономичный». Кроме того, замкнутые объемы сухого воздуха повышают теплоизолирующие свойства материала. Нужно только следить, чтобы кладочный раствор был достаточно густой и не заполнял отверстия, иначе этим преимуществом нельзя будет воспользоваться. Разумеется, на степень проникновения раствора влияет и размер самих щелей.

Пористость определяет теплоизолирующие свойства, качество сцепления с кладочным раствором, а заодно и впитывание влаги при смене погоды. Водопоглощение обычного кирпича должно быть более 8%, а на рынке присутствует материал, у которого эта величина достигает 20%. Обратите внимание: сопротивление теплопередаче полнотелого кирпича невелико. Поэтому наружные стены, полностью выложенные из этого материала, требуют дополнительного утепления.

Клинкерный кирпич

Применяют для облицовки цоколей, мощения дорог, улиц, дворов, полов в цехах промышленных зданий, облицовки фасадов.

Погруженный полностью в воду, клинкерный кирпич выдерживает минимум 50 циклов попеременного замораживания/оттаивания, а что касается прочности, то ниже марки М400 его просто не выпускают. Такие характеристики обеспечиваются большой плотностью кирпича, которая достигается благодаря особому сырью и особой технологии.

В производстве данного вида материала используют тугоплавкие глины. Их обжигают до спекания при значительно более высоких температурах, чем принято для изготовления обычного строительного кирпича.

Кирпич облицовочный

Облицовочный, он же «лицевой» и «фасадный», используют при облицовке зданий. Стандартные размеры у него такие же, как у рядового, – 250x120x65 мм. Некоторые производители предлагают фасадный кирпич уменьшенной ширины (85 мм вместо 120).

Как правило, фасадный кирпич – пустотелый, а следовательно, его теплотехнические характеристики достаточно высоки. По нормативам, облицовка обязана обладать хорошей морозостойкостью и «презентабельным» внешним видом. Цвет должен быть ровным, грани – гладкими, формы – точными. Не допускается наличие трещин и расслоения поверхности.

Подбирая составы глиняных масс и регулируя сроки и температуру обжига, производители получают самые разнообразные цвета. Затраты на кирпичную облицовку больше, чем на оштукатуривание, но при правильном выборе материала «керамический» фасад не потребует обновления гораздо дольше, чем штукатурка.

Интересен облицовочный фактурный (рельефный) кирпич Его ложковая и тычковая поверхности имеют рисунок. Это может быть просто повторяющийся вдавленный рельеф, а может быть и обработка под «мрамор», «дерево», «антик» (фактурный с потертыми или нарочито неровными гранями) – на выбор заказчика.

Фасонный кирпич по-другому называют фигурным, что говорит само за себя. Отличительные признаки такого кирпича – скругленные углы и ребра, скошенные или криволинейные грани. Именно из таких элементов без особых сложностей возводят арки, круглые колонны, выполняют декор фасадов. Существуют специальные элементы для подоконника и карнизов. Подвид фасонного – лекальный кирпич, форма которого выполняется на заказ, по предоставленному лекалу.

Кирпич облицовочный глазурованный или ангобированный

Для получения кирпича с блестящей цветной поверхностью на обожженную глину наносят глазурь (специальный легкоплавкий состав, в основе которого – перемолотое в порошок стекло), а затем проводят вторичный обжиг уже при более низкой температуре. После этого образуется стекловидный водонепроницаемый слой, обладающий хорошим сцеплением с основной массой и, как следствие, повышенной морозостойкостью. Глазурованный кирпич позволяет выкладывать мозаичные панно как в помещении, так и со стороны улицы.

Технология получения ангобированного кирпича (его еще называют «двухслойным» или «цветным») отличается тем, что цветной состав наносят на высушенный сырец и обжигают только один раз. Само декоративное покрытие тоже другое. Ангоб состоит из белой или окрашенной красителями глины, доведенной до жидкой консистенции. Если температура обжига подобрана правильно, он дает непрозрачный, ровный слой матового цвета.

Глазурованный и ангобированный кирпич применяют при оригинальной дизайнерской облицовке внешних и внутренних стен. Широкая цветовая гамма позволяет реализовать фактически любую идею оформления.

К внешнему виду глазурованного и ангобированного кирпича предъявляют приблизительно одинаковые требования. На цветной поверхности не должно быть наплывов и трещин, пузырьков и вздутий. Зазубрины и щербинки допускаются, но в очень малом количестве (не более 4 штук). То же относится к пузырькам и черным точкам – «мушкам» (не более 3).

Нужно учитывать, что цветной слой обоих кирпичей достаточно хрупок – вероятно, в силу этого они не слишком востребованы. Их изготовливают в основном за рубежом и на заказ, однако есть производители и в России – это челябинский завод «Кемма», красноярский «Красноярскстройматериалы» и др. Ангобированныи кирпич с покрытием белого цвета выпускает завод «Победа Кнауф», цветной материал с повышенной пустотностью (до 43%) – НПО «Керамика».

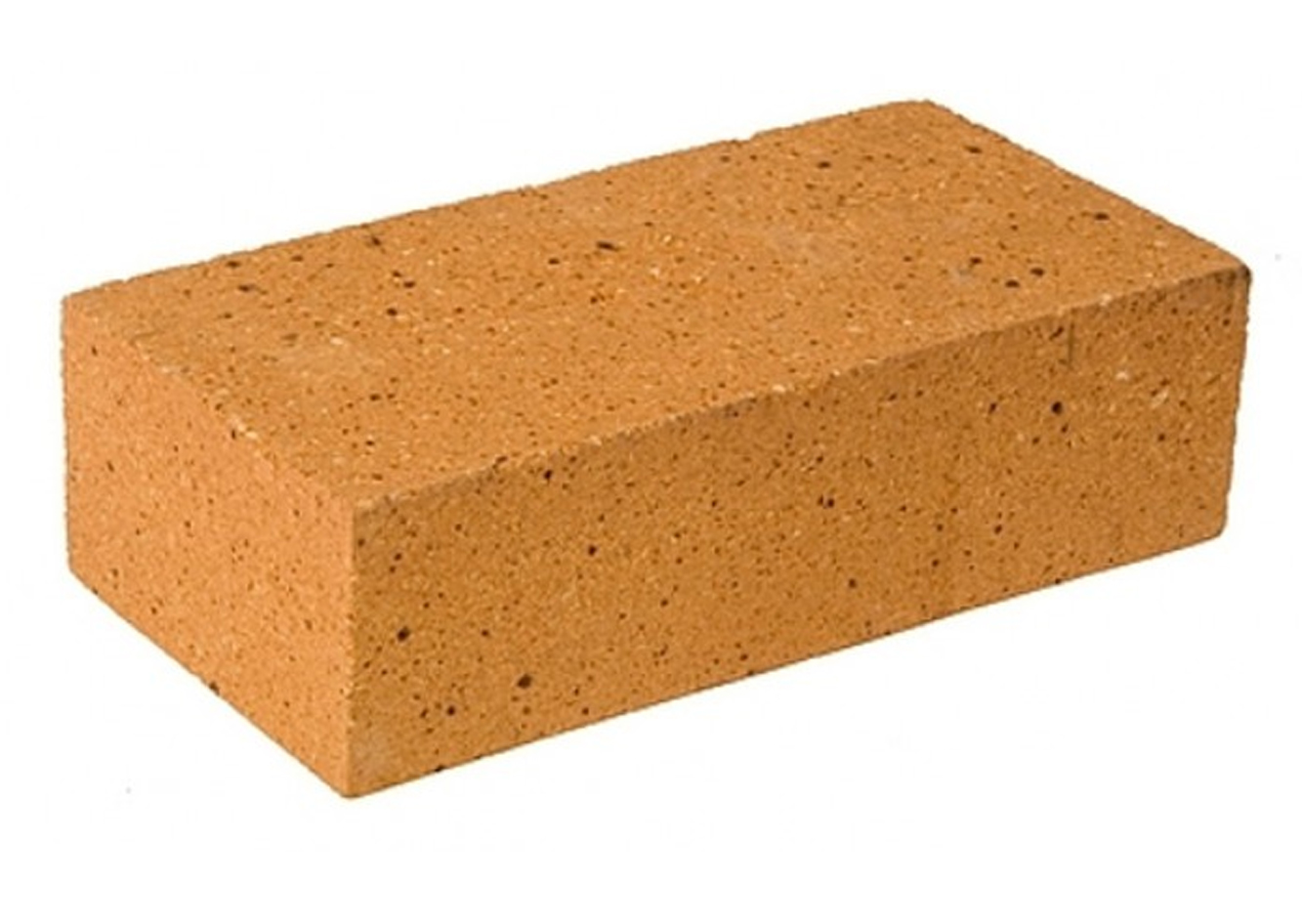

Кирпич шамотный

Чтобы избежать быстрого разрушения кладки, контактирующей с открытым огнем, необходим кирпич, способный выдерживать высокие температуры. Его называют «печным», огнеупорным и шамотным. Данный материал выдерживает температуры свыше 1600°C.

Делают такой кирпич из шамота – огнеупорной глины. Кстати, ту же глину добавляют в кладочный раствор, чтобы печь не развалилась от воздействия пламени. Изготавливают шамотный кирпич классической, а также трапециедальной, клиновидной и арочной формы.
