Кладка трубы дымохода; из кирпича для котла или печи своими руками, схема

Кладка трубы дымохода из кирпича для котла или печи своими руками, схема

Эффективность функционирования генераторов тепловой энергии, таких, как котел или печь, во многом определяется правильным удалением продуктов сгорания топлива. Выложенная из кирпича труба дымохода обладает прекрасной тягой и отличается великолепным внешним видом.

Помимо этого, кирпичный дымоход имеет значительно больший эксплуатационный срок, чем изделия из труб или металла. Самому сделать дымоход из кирпича можно, если имеется схема его укладки и присутствуют хотя бы первоначальные навыки владения инструментом. При выполнении этой работы требуется соблюдать множество технологических тонкостей.

Дымоход из кирпича послужит украшением дома

Разновидности кирпичных дымовых труб

Существует 2 разновидности кирпичных труб: коренная и насадная. Они используются для разных печей.

Насадной вид конструкции напрямую подключаются к печи, являясь ее продолжением. Коренные трубы размещаются неподалеку от котла, автономно. Для соединения их с печью используется специальный патрубок.

Коренная конструкция лучше всего подходит к чугунным изделиям в отопительной системе. Помимо того, несколько печей можно объединить в один коренной дымоход. В такой ситуации нужно грамотно определить диаметр трубы, которая справится с нагрузкой по выводу продуктов сгорания.

Рекомендация: иногда при установке коренной конструкции и ее подключении специальным патрубком к печи, требуется монтаж внутри дымохода трубы из металла. Кирпичный дымоход необходимо строить согласно всем строительным нормам.

Насадная труба напрямую исходит из котла и проходит через крышу. Она подходит для подключения только к одной печи.

Разложить на составляющие

Кирпичный дымоход – это не просто труба, а определенное количество связанных между собой составных частей, каждая из которых заслуживает внимания. Итак, эта конструкция состоит из следующих элементов:

Читать еще:  Как построить мангал

  1. Надставная труба, помещенная в саму печь. Как правило, она имеет задвижку. Нужно следить за тем, чтобы это устройство не доходило до перекрытия между этажами на 6 кирпичных рядах.
  2. Распушка, которая начинается за несколько уровней до горизонтальной несущей конструкции. При кладке уширение должно составлять примерно 30 см без изменений в сечении канала.
  3. Стояк – ровная часть трубы, находящаяся на чердаке.
  4. Выдра, препятствующая проникновению осадков в дом. Представляет собой равномерное расширение трубы примерно на 10 см.
  5. Шейка, которая расположена непосредственно над выдрой по тому же принципу, что и стояк.
  6. Оголовок – следующее за шейкой расширение, на окончании которого нередко устанавливают металлический дефлектор или флюгарку, предотвращающий проникновение осадков внутрь помещения. Кроме того, эти элементы способствуют улучшению тяги канала.

Выбираем материалы

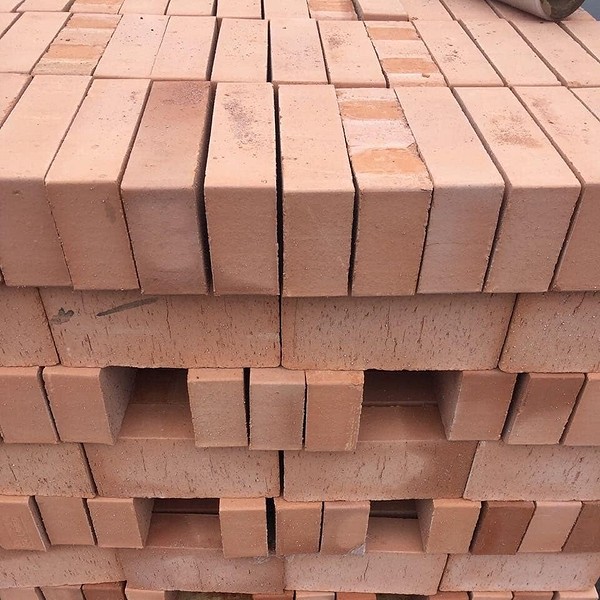

Для постройки дымохода подойдут только полнотелые огнеупорные блоки. Рекомендуемые марки от М150 и до М200. Материал выпускается трех сортов.

  • 1 сорт. С нормально выдержанным временем обжига. Ровный, гладкий и плотный. Без выкрошившихся участков. Цвет ярко-красный. При простукивании звук звонкий и четкий.
  • 2 сорт. Недожженые детали бледного оранжевого цвета. Пористые, рыхлые, с дефектами. При постукивании звучат глухо. Отличаются слабой морозостойкостью и теплоемкостью, плотность низкая.
  • 3 сорт. Пережженные кирпичи. Их отличает темный красный цвет. Видны поры, задиры и сколы на поверхности. При постукивании чрезмерно звонкий звук. Хрупки, не морозостойки, плохо удерживают тепло.

Собирать дымоотводящую трубу следует только из материала первого сорта. Допускается использовать третий, но только для обустройства фундамента. Применение второго сорта исключено.

Сечение сооружения

Габариты дымохода должны быть не меньше, чем сечение отводного патрубка печки. Определять размеры дымового канала сооружения надо, исходя из тепловой отдачи обогревательного прибора.

Величина поперечного сечения канала должна соответствовать объему идущих по нему продуктов горения и составлять не меньше:

  • 13×13 см для печек с тепловой отдачей до 3,5 кВт;
  • 13×25 см для аналогов с теплоотдачей больше 3,5 кВт;
  • под русскую печь, обладающую большим порталом, следует сложить своими руками кирпичную трубу сечением 26×26 см.
Читать еще:  Какой кирпич нужен для печи

Кладка дымохода

Даже если человек никогда ранее не сталкивался с кирпичной кладкой, при наличии нужных инструментов и пошагового руководства, он сможет возвести дымоход. Но если дом двухэтажный или у него сложная скатная крыша, тогда такое дело лучше доверить профессионалам.

Необходимые инструменты

Для возведения дымохода любой сложности понадобятся следующие инструменты по списку:

  • рулетка;
  • строительный уровень;
  • молоток кирка и его аналог с резиновым наконечником;
  • болгарка;
  • ведра или емкости для раствора;
  • кельма;
  • сито;
  • дрель с насадкой для размешивания раствора.

к содержанию ↑

Технология кладки

Обустройство дымохода продумывают на этапе проектирования отопительного устройства, идеальный вариант, когда оно также кирпичное, но железная печь с кирпичной трубой тоже часто встречается и ее труба будет выполняться подобным образом.

Раствор нужно класть не толще 1 см, чтобы избежать последующего его растрескивания при прохождении сквозь дымоход горячих потоков воздуха.

Кладка печной трубы из кирпича своими руками выглядит следующим образом:

  1. Определение размеров для шибера и распушки, подготовка раствора.
  2. Выполнение первого ряда и проверка его уровнем. Каждые три-четыре ряда нужно очищать канал от излишков раствора.
  3. Там где будет установлен шибер нужно закрепить рамку под него, но она не должна влиять на верхнее расположение кирпичей.
  4. Подсчет количества рядов для выполнения всей распушки, затем ее обустройство, она должна дойти до потолочных балок, конструкция может быть квадратной или прямоугольной. Между ней и балками не должно быть зазоров, если такое проявилось при кладке нужно предусмотреть установку между ними упорных рамочных конструкций.
  5. После подтягивания распушки к уровню крыши начинается выкладка выдры. Ее размеры будут больше, чем у предыдущего сектора дымохода, поэтому расширение должно происходить постепенно с учетом наклона крыши. Между нижней частью крыши и выдрой необходимо будет установить листы металла, которые уберегут чердак и деревянные стропила от атмосферных осадков.
  6. Кладка оголовка, она выполняется над крышей, несет в себе также элемент декора, поэтому выполняется по-разному, но в его последний ряд желательно установить металлическую сетку-улавливатель от птиц и крупного мусора. Сверху оголовка обязательно фиксируется колпак.
Читать еще:  Отделка печи в бане кирпичом

к содержанию ↑

Видеоурок по кладке дымохода своими руками

Кладка дымохода — весьма непростое мероприятие, так как она проходит на высоте и требует максимальной внимательности. Поэтому нужно реально оценить свои силы и возможности. Если возникнут сомнения, что эту работу посильно выполнить самостоятельно, то лучше доверить ее опытному мастеру.
