Деревянные балки перекрытия: размеры и расчет

Деревянные балки перекрытия: размеры и расчет

Для того, чтобы соорудить надежное деревянное перекрытие, необходимо правильно подобрать размеры балок, а для этого необходимо сделать их расчет. Деревянные балки перекрытия имеют следующие основные размеры: длину и сечение. Их длина определяется шириной пролета, который требуется перекрыть, а сечение зависит как от нагрузки, которая будет на них действовать, от длины пролета и шага установки, то есть расстояния между ними. В данной статье мы рассмотрим, как самостоятельно сделать такой расчет и правильно подобрать размеры балок.

Содержание статьи:

Виды перекрытий

Перекрытие – это горизонтальная несущая конструкция из балок, разделяющая здание по высоте на функциональные зоны или этажи и поддерживающая прочность всего строения. При строительстве дома применяют следующие виды перекрытий:

  • цокольное или подвальное перекрытие;
  • межэтажное перекрытие;
  • чердачное перекрытие.

Естественно, самые прочные – металлические балки в виде швеллера, уголка или двутавра, изготовленные из высокопрочной стали. Их лучше всего использовать для цокольного перекрытия, так как оно несёт наибольшую нагрузку. Из стальных балок можно устраивать длинные пролёты с большим расстоянием между балками. Они устойчивы к механическим повреждениям и гниению. Однако из-за большого веса с ними тяжело работать, а высокая цена металла увеличивает расходы на строительство.

Железобетонные балки перекрытия выдерживают большие нагрузки и подходят для строительства многоэтажных домов. Но для их монтажа понадобится специальная техника.

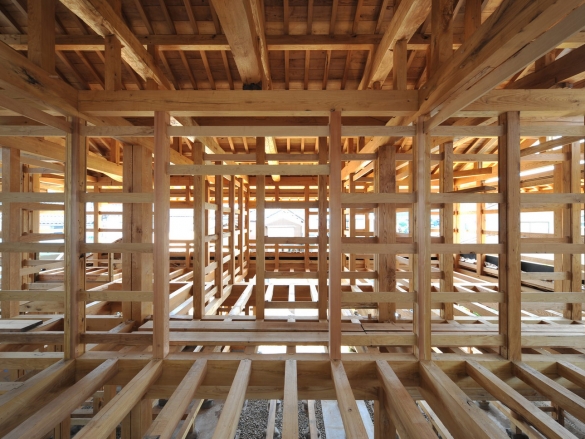

В основном при строительстве частных домов для перекрытий используют деревянные балки. Дерево – надёжный и экологически безопасный материал, который не навредит жильцам дома. Балки из дерева относительно недорого стоят и имеют небольшой, по сравнению с предыдущими видами вес, поэтому их легко устанавливать. Однако дерево огнеопасно, подвержено гниению и поражению короедом, поэтому требует предварительной обработки.

Читать еще:  Как утеплить баню снаружи

Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.

Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам (после расчёта), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.

Деревянная балка более 6 метров: тонкости

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta.

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

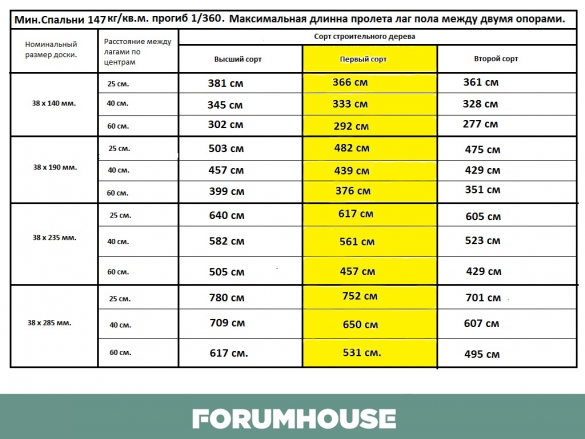

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

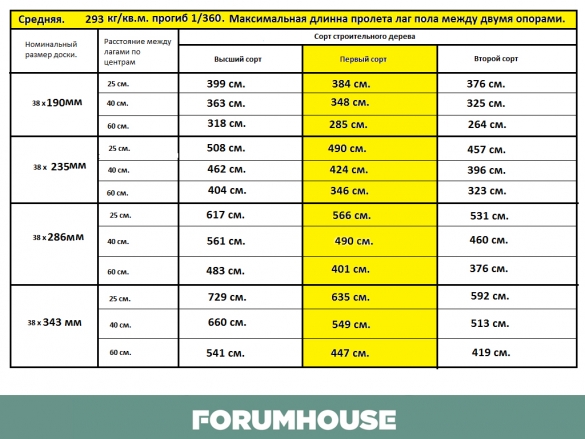

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Читать еще:  Что значит монолитный дом

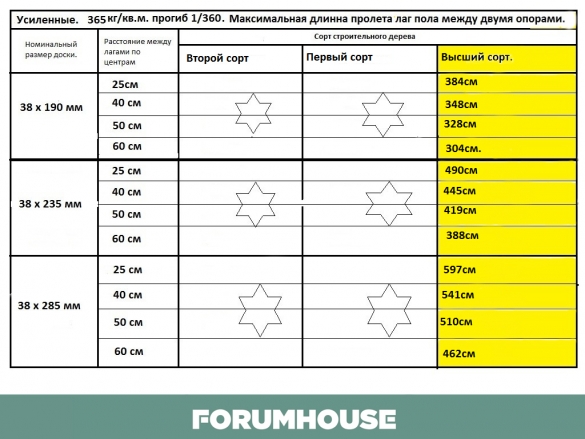

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Виды креплений и соединений деревянных балок

В зависимости от конструкции и материала несущих стен деревянные балки крепятся:

  • в предусмотренные в кирпичной или блочной кладке гнёзда, заглубив брус или бревно не менее 150 мм, а доску не менее 100 мм;
  • на предусмотренные в кирпичной или блочной кладке полочки (уступы). Применяется в случае, если толщина стены второго этажа меньше, чем первого;
  • в вырезанные пазы в бревенчатых стенах на глубину не менее 70 мм;
  • к брусу верхней обвязки каркасного дома;
  • к металлическим опорам-кронштейнам, закреплённым на стенах.

1 — опора на кирпичную стену; 2 — раствор; 3 — анкер; 4 — изоляция толем; 5 — деревянная балка; 6 — опора на деревянную стену; 7 — болт

Если длины балки не хватает, можно её удлинить, соединив (срастив) по длине одним из известных способов с помощью деревянных штырьков и столярного клея. При выборе типа соединения руководствуйтесь направлением приложения нагрузки. Сращенные брусы желательно усилить металлическими накладками.

а — сжатие; б — растяжение; в — изгиб

Заключение

При строительстве деревянного дома обязательно возникает вопрос, как соединить два бруса в длину или скрепить угол. У каждого мастера в этом деле свои предпочтения: один придерживается методов, проверенных веками, другой больше доверяет современным способам с использованием специального крепежа. И этот вопрос нужно обсудить заранее, предварительно самостоятельно изучив все возможные варианты и решив, что для вас в приоритете: скорость и приемлемая стоимость монтажа или качество и надёжность.

От чего зависит выбор соединения.

В зависимости от требований к конструкции применяется определенное соединение бруса по длине.
Для строительства несущих стен зданий, особенно выполняемых из профилированного материала, подходят прочные соединения, такие как косой замок и на шпонках. Они выдерживают разнонаправленные нагрузки почти так же хорошо, как цельная древесина. Качество имеет при этом решающее значение.

Читать еще:  Дом 10 на 10 сколько квадратных метров

Прочие способы удлинения не нуждаются в точных замерах и расчетах. Их применяют при возведении межкомнатных стен или временных, вспомогательных строений. Но для них все же необходимы дополнительные крепежные элементы – уголки, нагели, муфты.

Нюансы, которые присутствуют при устройстве

Основными нюансами при сращивании существующих в наличии балок являются:

  1. Площадь стыкуемой части балки. Чем она больше, тем крепче и надежнее будет соединение, а значит, и использовать такую балку можно даже при планируемых огромных нагрузках.
  2. Стыковка может проводиться как специальным столярным клеем, так и металлическими креплениями. Если используется клей, то соединенные торцы необходимо положить под гнет до совершенного высыхания клея. Сочетание столярного клея и металлических креплений усиливает прочность.

Если возведение перекрытий проводится самостоятельно, то владелец сам должен оценить, как именно стоит срастить имеющиеся в наличии балки. Однако если все строительные работы выполняются нанятыми специалистами, то стоит прислушаться к рекомендациям бригадира.
